2K~4K対応 低遅延エンコーダ Haivision社「Makito X」

セキュアな動画配信が可能な「SRT」対応のライブ配信サーバ「Red5 Pro」WebRTC配信、HLS配信が可能に!

ハイビジョン

低遅延エンコーダ「Makito X」と ライブ配信サーバ「Red5 Pro」

ネットワークが不安定でも安定して通信ができる「SRT」プロトコルでの接続ができるMakito XとRed5 ProをSRT接続し、低遅延配信を実現するWebRTC、やHLS向けの配信が実現できます。

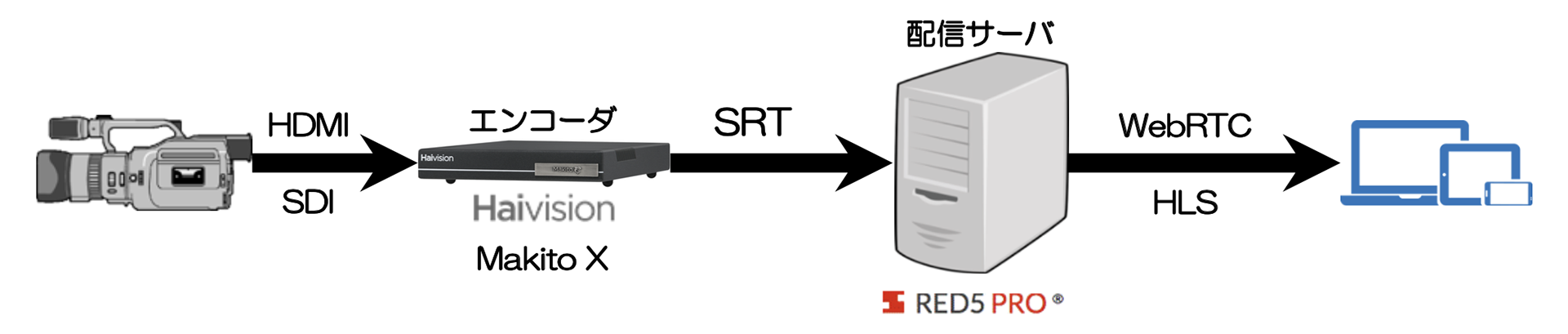

動画配信システム構成例

ハイビジョン

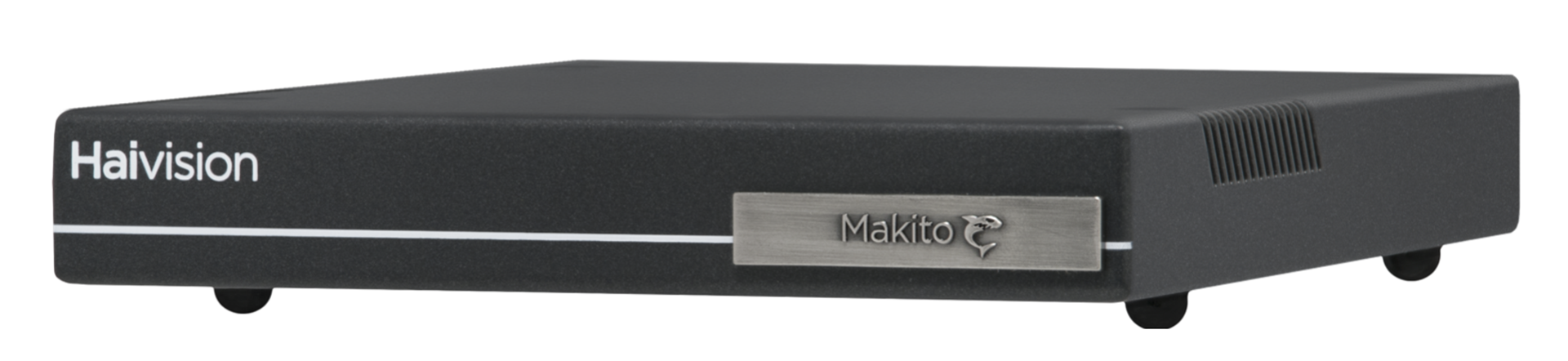

Haivison Makito Xシリーズ概要

Haivision Makito Xシリーズは、アナログ、2K~4K映像を汎用性の高いHEVC/H.265とAVC/H.264でエンコードできるリアルタイム・ビデオエンコーダです。
非常に低いレイテンシでライブビデオSRT、UDPとRTP、RTMPストリームに、エンコードすることが可能です。
Makito X シリーズのエンコーダは、ライブ放送、双方向インタビュー、リモートプロダクション、スポーツカバレッジ、リアルタイムモニタリングに最適です。
・Makito X/X2:SDI 1/2 入力仕様、Full HD 対応ビデオエンコーダ
・Makito X(DVI):DVI(HDMI)入力仕様、Full HD 対応ビデオエンコーダ
・Makito X4:SDI入力仕様、4K対応のビデオエンコーダ

SRTプロトコル概要

SRTプロトコルはカナダのHaivision社によって開発されたオープンソースのビデオ伝送で、2017年にオープンソース化されました。同時に組成されたSRT Allianceによる推進のもと、今日では多様なメーカによって開発・実装されることで日々進化を遂げている技術です。 長くストリーミング業界では、アドビが開発したRTMPが長く使われておりましたが、5Gの普及、高画質、低遅延のライブ配信の需要がますます高まる環境で、ネットワークが不安定な通信状態の場合でも低遅延でセキュアに配信できる新しいプロトコルとして期待されております。

Red5 Pro製品概要

Red5 Proは、PC、タブレット、スマートフォンなど様々なデバイスへの低遅延の動画ストリーミングというニーズに応えるために、オープンソースRed5の商用ライセンス化した製品で、国内正規販売代店 株式会社サムライズ(本社: 東京都品川区) の取り扱い製品です。 低遅延、高信頼性の動画配信サーバーとクライアントアプリ開発用のSDKを組み合わせた製品構成となっています。 安定性、スケーラビリティーを向上させ、開発者の工数を大幅に削減できるクライアントSDKが用意されており、遅延の少ないスケーラブルなライブ配信、ビデオオンデマンド(VOD)配信、PC、スマホ、タブレット、スマートTV、ゲームなどへの動画映像の配信が可能です。

取り扱い企業を見る

Micro Relay, DC-6GHz Datasheet

動的再構成マイクロストリップラインリレー

Micro Relay, DC-6GHz Datasheet

DC-6GHz

DC-6GHz

DC-6GHz

概要:

このXidasのマイクロリレーは世界初の機械構造式リレーで構造は一般的なリレーとほぼ同等です。コンタクトマテリアルはアプリケーションや使用環境に応じカスタマイズも可能です。入出力も様々な形式で設計可能です。例えばDPDT等も多少のモディファイで対応できます。

構造:

Xidasのマイクロリレーは従来型のリレーと電気的構造は同等です。異なる点は接点ではなく伝送線路でリレーのOn/OFFの状態を動的に再構成する点です。ポイントコンタクトではなく下記の無損失のマイクロストリップライン構造の伝送線路を構成します。マイクロストリップ線路はマイクロ波領域では理想的な伝送線路です。

DC-6GHz

製造方法:

Xidasの小型化異種材料成型に薄膜形成の様な、又は半導体製造の様な連続ラインでは製造しません。
長い線形ラインは不要な代わりに、非連続な製造ラインが必要で、最後にアッセンブリ工程に進みます。利点としては、半導体の様な高額なレクチルが不要、モディファイが容易、派生品種を同時に製造できるなどがあげられます。しかしながら、非連続製造ラインでは、各工程の受け持ちのレシピが複雑になり多くのラインを同時に運転しないといけません。半導体の最低数量は10万個以上/ロットに対し中規模の製造も可能な事がMEMSに対する利点です。

機能:

SMT 4mmX4mmX2mm
DC-6GHz 挿入損失< 0.2dB VSWR <1.15 アイソレーション> 30dB
高電力スイッチング
DC抵抗 0.15Ω
低消費電力

応用例

測定器 計測システム
自動計測測定 半導体テストシステム インサーキットテスタ
通信
衛星通信 VSAT 5G基地局 5Gスマートフォン Wi-Fi
中長距離無線システム ビデオ切り替え
メディカル
医療システム MRI
航空宇宙 防衛
フェーズドアレーシステム VSATアンテナ VSAT地上局 防衛無線通信

機械的仕様

DC-6GHz

技術仕様(マイクロ波 RF特性)

DC-6GHz

外形寸法と回路図

DC-6GHz

Xidasマイクロ波リレー誕生の背景

Xidasが開発しAmargaで小型化に成功した最初の製品がMEMS業界で永年要求され実現に至らなかったマイクロ波(ミリ波)用の高性能な機械式リレーでした。
このリレーは世界的に有名な航空宇宙・防衛企業である「ロッキード・マーティン社」が気付き世界最初の顧客となりました。当時の会社名インテグラ・デバイセズはスタートアップ企業としては珍しく、事業開始の早い段階で顧客からの資金提供を受けることができました。機械式リレー(スイッチ)は、高周波信号を制御する切り替え用で、主に第5世代(5G)通信ネットワークは従来から、さらに周波数の高いマイクロ波で通信することで高速接続を可能にする通信技術です。Xidas社のミリ波リレーで解決しようとしている問題は、さらに高い周波数での伝送可能な特性を持ちます。
レーダー、EW、軍事通信システムは様々な周波数、帯域幅、パワーレベルで動作します。
海軍、陸軍、空軍は、フェーズドアレイや無人航空機システム等の用途で、小型で高性能な製品を求めています。SWAPc(サイズ、重量、電力、コストの削減)は、次世代RFマイクロエレクトロニクスの研究開発において、引き続き大きな優先事項となっています。Xidasの防衛用マイクロ波/ミリ波マイクロコンポーネントは、これまでの大型機械ソリューションに比べ極端に小さく、軽く、低コストです。

PDF資料にて詳細をご覧いただけます

Iotワイヤレスセンサーに最適な
振動を利用したエネルギーハーベスティング発電機
「VEGシリーズ」

製品VEGシリーズ 振動発電機・振動をIoT 機器用電力にするための発電機

VEGシリーズ 振動発電機・振動をIoT 機器用電力にするための発電機

XIDAS IoT

▼ 製品概要

2-1 概要(内容)

IoT分野においては数多くのセンサーが利用され、そしてワイヤレス化が進んでいます。
この分野においての最大の課題は電池寿命です。電池交換が難しい場所でも利用出来るように振動を利用した発電機です。環境(産業機械など)などの揺れを電気エネルギーに変換する発電機で100Hz以下の低振動プロファイルと1G以下の加速度でも、10mW以上の電力を発生できます。
これによりIoT市場の最大の課題であるバッテリー寿命問題に費用対効果の高いソリューションを提供します。
XIDASは振動共振周波数別に20Hz (VEG-20)、30Hz (VEG-30)、50Hz、(VEG-50)、60Hz (VEG-60)、および70Hz (VEG-70)用のVEGを製造・提供しています。振動源の共振周波数を調べ、その環境に最適な共振周波数のVEGを選択頂けます。

2-2 主な特徴とスペック

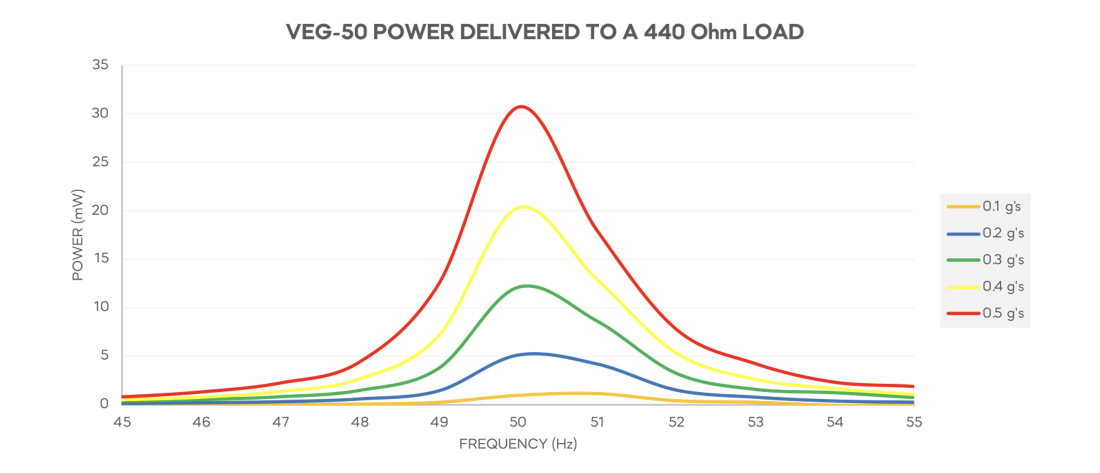

[発電能力]
1mW typ. 0.1G加速度において
4mW typ. 0.2G加速度において
18mW typ. 0.5G加速度において
(グラフ参照)

VEGシリーズ 振動発電機・振動をIoT 機器用電力にするための発電機

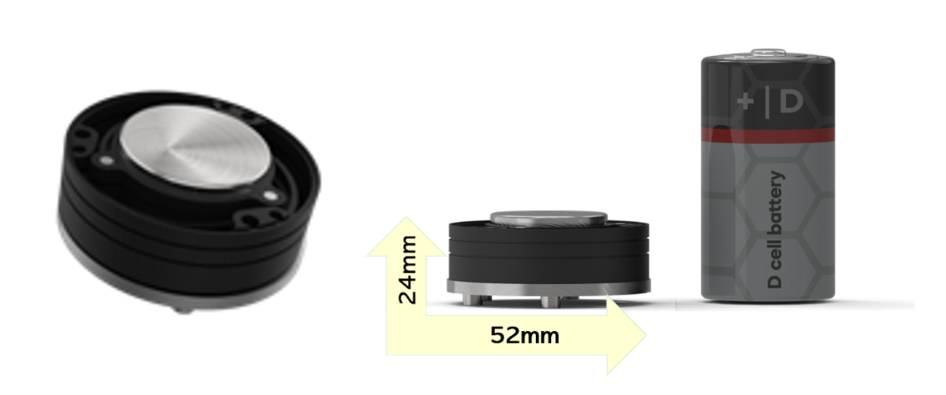

サイズ:52mm (直径)、24mm (高さ)
利用温度範囲:-40℃ - +85℃
重量:約90グラム
最適振動周波数
最適周波数別に異なるモデルを提供(カスタムモデルにも対応可能)
20Hz, 30Hz, 50Hz, 60Hz, 70Hz

PDF資料にて詳細をご覧いただけます

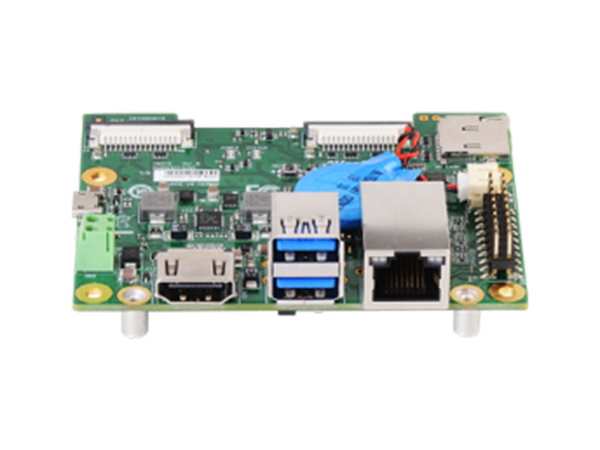

Xavier NXの性能を
最大限引き出すためのキャリアボード

製品EN715-CCB3-0000

AVerMedia Technologies

AVerMedia Technologies

▼ 製品概要

NVIDIA®社のJetsonシリーズの製品は、その小さなSOM(System On Module)で小さなエッジデバイスに高性能のパフォーマンスをもたらし、AIシステム、エッジコンピューティング分野で広く利用されています。開発が終了し、量産化に移行する場合、キャリアボードを設計、製造する必要がありますが、AVerMedia社では、その必要なキャリアボードを提供しており、短期間での量産化のお手伝いをしています。必要且つ十分なインターフェイスを備えており、直ぐに量産化への対応が可能です。

▼ 製品特徴

エッジコンピューティングに最適な Jetson Nano (Version B01)/Xavier NXの性能と小さなSOM (System On Module) のフォームファクターを最大限引き出すためのキャリアボード。開発者キットで開発されたシステムを量産システムに移行するために必要なインターフェイスを小さな基板サイズで実現しています。

▼ 製品機能

  • 必要十分なインターフェイス
      1x GbE, 2x USB 3.0, 1x 4Kp60 HDMI outputs
  • カメラ入力
      2x 2 Lane MIPI CSI-2
      1x 4 Lane MIPI CSI-2
  • マイクロSD カードスロット実装
  • 小型サイズ
      W:87mm x L:70.6mm x H: 27.3mm

PDF資料にて詳細をご覧いただけます

NVIDIAのJetsonシリーズの映像入力に最適な
M.2サイズのキャプチャカード

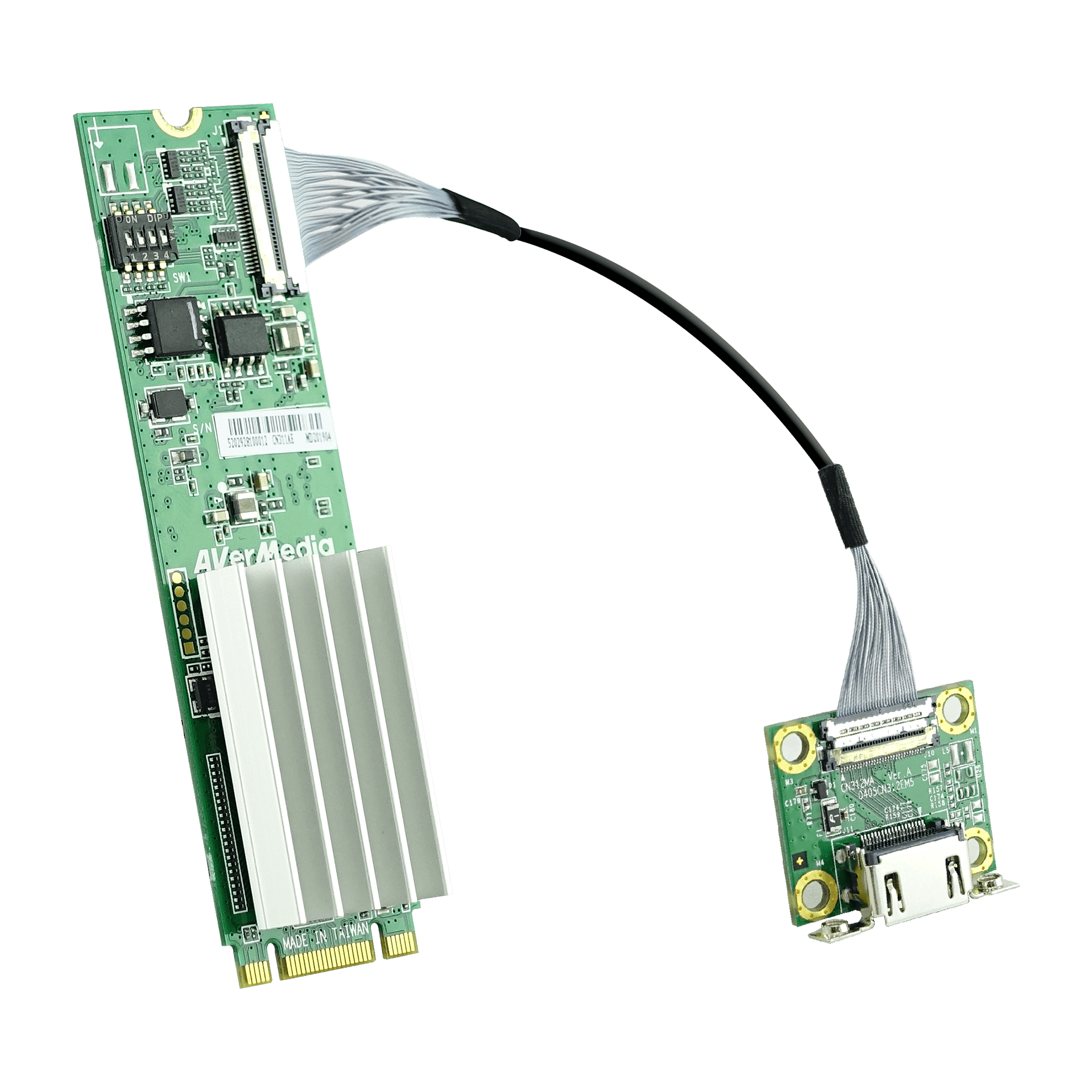

製品CN311-H

AVerMedia Technologies

AVerMedia Technologies

▼ 製品概要

小型のM.2サイズで4K(4096 x 2160)30FPSの映像信号を入力出来るキャプチャカードです。入力インターフェイスであるHDMIコネクタは小さなインターフェイスボードに設置され、キャプチャカード本体とはマイクロ同軸ケーブルで接続されるため、入力コネクタの設置場所の自由度が高くなっています。小型サイズと4K入力が可能なことから、エッジコンピューティングの画像入力に強みを発揮します。特にNVIDIA社のJetson (Xavier, TX2)用のドライバが提供されているので4K映像を入力しての画像解析には最適な製品です。

▼ 製品特徴

Jetson(Xavier, TX2)用のドライバ提供(標準はWindows用)
ダウンスケーリング、ディインターレス、カラースペース変換機能
最大入力:4096 x 2160 @30fps

PDF資料にて詳細をご覧いただけます

印刷用PDF

報道各位
プレスリリース
2020年12月吉日
株式会社アイ・エム・シー

低コスト高信頼性!
SWaP-C(サイズ・重量・電力・コスト)を抑えたソリューションを提供

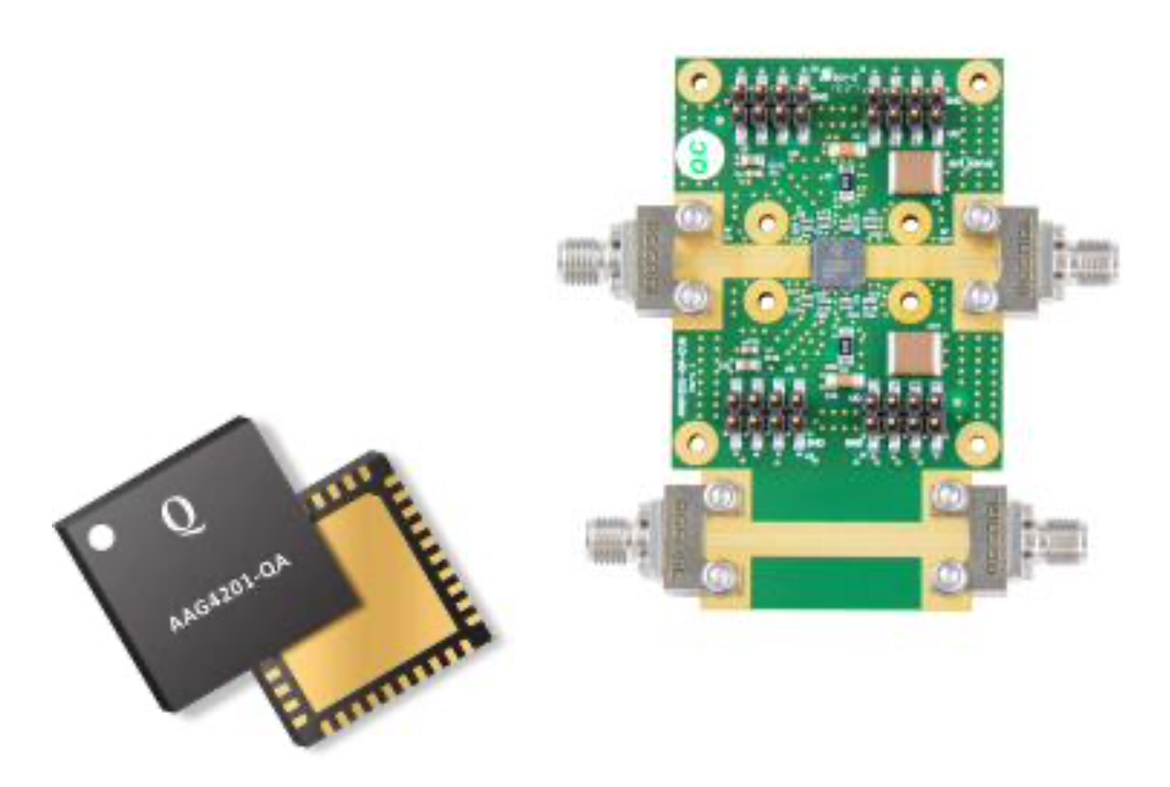

株式会社アイ・エム・シー(代表取締役社長 勝野 功、本社 東京都新宿区西新宿7-21-1 新宿ロイヤルビル)は、この度、シンガポールarQana Technologies Pte Ltd(アルクァナテクノロジーズ、シンガポール、社長Glenn Vandevoorde、以下arQana社)と販売代理店契約を締結し、2020年12月1日よりarQana社製品の販売を開始致します。

2014年シンガポールに設立及び本社を置くarQana社は、R&Dを2拠点(ベルギー、台湾)保有するファブレスとして、マイクロ波及びミリ波アプリケーション向けの集積回路、モジュール及びサブシステムを設計開発しています。同社の製品範囲は、パワーアンプ、ドライバーアンプ、低ノイズアンプ、ワイヤレスインフラストラクチャー、航空宇宙、防衛、衛星通信業界のフェーズドアレイアンテナシステムソリューションを対象とするスイッチ、減衰器、移相器などの制御コンポーネントで構成されています。

設立6年を経てGaAs、GaN、SiGe全製品の評価ボードを確保。ISO9001認定施設を保有しており、主にLEO衛星通信地上局(Ka、Ku帯)用及びPhased Array Radar(S、X 帯)用に量産開始するほか、2021年より5G(Sub-6)向け製品(フロントエンドモジュールを含む)を随時リリース予定。DSP Valley、SCF(Small Cell Forum)に名を連ね、SWaP-C(サイズ、重量、電力、コスト)を抑えたソリューションを提供すべく、日本市場に上陸します。

製品ライン

・パワーアンプ
・ローノイズアンプ
・スイッチ
・ミキサ
・ドライバアンプ
・アンプ
・アッテネータ
・フェーズシフタ

SWaP-C(サイズ・重量・電力・コスト)を抑えたソリューションを提供

特長

・高信頼性を備え、幅広い市場で使用可能
・低価格、高性能、在庫が豊富で短納期

主な用途

航空宇宙、防衛、衛星通信、レーダー、ハイエンドな領域及び、電気通信アプリケーションに最適

2020年12月1日より受注、及び販売
arQana TechnologiesPte Ltd

本社 : 5012 Ang Mo Kio Avenue 5 #04-03 Techplacell Singapura 569876
URL : arqana-tech.com
arQana社は、2014年シンガポールに設立及び本社を置くarQana社は、R&Dを2拠点(ベルギー、台湾)保有するファブレスとして、マイクロ波及びミリ波アプリケーション向けの集積回路、モジュール及びサブシステムを設計開発しています。

PDF資料にて詳細をご覧いただけます

製品に関するお問い合わせはこちら

印刷用PDF

「VP3」パワーポッドでIoT業界により廃棄される
バッテリーの埋立て問題に取り組みます!

製品VP3 バイブレーション・パーペチュアル・パワーポッド

XIDAS IoT

商品種類エネルギーハーベスティング永久電池 (環境発電機)

XIDAS IoT

パーペチュアル・パワーポッドは、エネルギーハーベスティング技術を利用しています。
環境からエネルギーをとらえる技術で環境振動・機械振動)を電気に変換し、それを電力に変換して、専用の内部バッテリーを充電します。独自のアナログブースト回路と専用のバッテリ統合により、VP3は最長20年間のIOT機器やワイアレス機器に電源を供給します。
様々なセンサーには電力供給用の電線やバッテリーが必要でした。この製品で電池や電源配線を捨てることができます。設置コストの関係で、今まで不可能だった場所や物に、監視機能を追加することができます。どのようなセンシングアプリケーションであっても、ワイヤレスセンサーの最大課題は電力供給です。数年毎にッテリーを交換することはメンテナンスの頭痛の種でした。今後次世代システムの実装の最大の課題とも言えます。Xidas IoTのバッテリーソリューションが全て解決します。電池交換はもう不要です。

▼主な特徴とスペック

センサー寿命は最長大20年*。
加速度1G以下の振動で最大10mWの発電
小形(直径54mm×高さ42mm)
パワーハンドリングはすべてのワイヤレス技術に対応
- 低電流デバイス(BLE、ZigBee、LoRa、Sigfox、NB-IoT
- 大電流動作(WiFi、携帯電話)
プラグアンドプレイ
- 既存の機器との統合が容易な出力
- コンディショニング回路不要
堅牢なデザイン
- 丈夫で防水性に優れたIP67筐体
 - 使用環境気温:20~+85℃

XIDAS IoT

▼ターゲットアプリケーション

電池の必要な全てのモニタ機器・センサー

PDF資料にて詳細をご覧いただけます

印刷用PDF

報道各位
プレスリリース
2020年11月吉日
株式会社アイ・エム・シー

COMPLETEライブラリ 22,000個以上のコンポーネント突破を発表

COMPLETEライブラリ 22,000個以上のコンポーネント突破を発表

株式会社アイ・エム・シー(代表取締役社長 勝野 功、本社 東京都新宿区西新宿7-21-1 新宿ロイヤルビル)は、この度、米国Modelithics, Inc社(モデリシックス、カリフォル ニア州、以下Modelithics社)の、プレミア製品であるModelithics COMPLETEライブラリが、今日のトップ・ベンダー70社から775モデル以上の22,000個以上のコンポーネントを突破したことを発表致しました。
Modelithics社は、2001年に設立され、PCBベースのRF及びマイクロ波回路設計に携わる今日の設計者の進化するニーズと要求を満たすために、毎年ライブラリのモデル数を継続的に増やしてきました。現在では、22,000個以上のコンポーネントのモデルを持つModelithics社は、設計者に全面的なアプリケーションのための並外れた数のモデルへアクセスを提供する新たなマイルストーンに到達しました。 Modelithics社の社長兼CEOであるLarry-Dunleavy氏は、「数年前、当社のプロダクトマネージャーであるEric氏が、2020年に20,000個の部品を表現するのが目標だと言ってましたが、達成したことをさらに嬉しく思います。Eric 氏とチームに“ファンタスティック!”と言います。私たちのパートナーとお客様に、あなたのサポートに感謝し、これからも一緒に成長していきましょう」

Modelithics Inc.

設立 : 2001年
本社 : 3802 Spectrum Blvd, Suite 130 Tampa, FL 33612
URL : http://www.modelithics.com
2001年に設立され、RFマイクロ波各種半導体、パッシブ・アクティブコンポーネント用のモデルライブラリを提供しております。

PDF資料にて詳細をご覧いただけます

製品に関するお問い合わせはこちら

印刷用PDF

報道各位
プレスリリース
2020年10月吉日
株式会社アイ・エム・シー

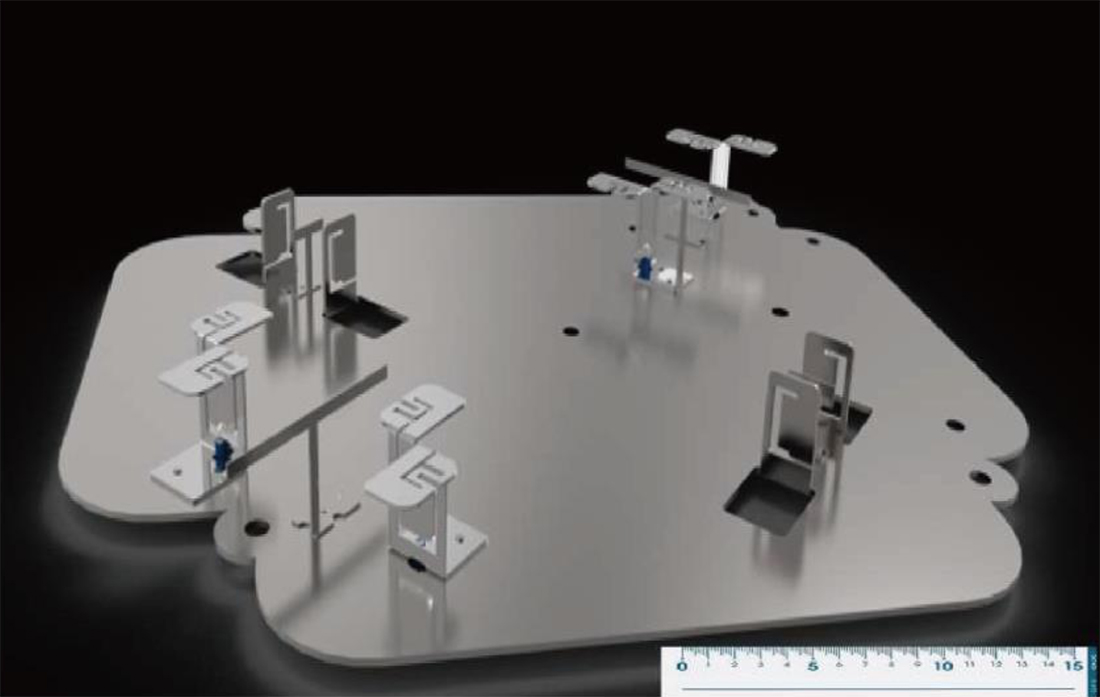

スマートアンテナのローコスト製品群“SMARTシリーズ”発表

株式会社アイ・エム・シー(代表取締役社長 勝野 功、本社 東京都新宿区西新宿7-21-1 新宿ロイヤルビル)は、この度、米国Adant Technologies, Inc社(アダントテクノロジーズ、カリフォルニア州、以下Adant社)のスマートアンテナのローコスト製品群“SMARTシリーズ”を発表致しました。

LTE Wi-Fi、Wi-Fi6、5G、ローカル5G用途に最適!
ローコストで世界最高性能MIMOアンテナを実現!

スマートアンテナのローコスト製品群“SMARTシリーズ”発表

特長

1. 数百クライアントとビームステアリング・ビームフォーミング通信可能
2. 4×4MIMO に対応
3. Wi-Fi6 サブ 6LTE / 5G 他に最適
4. 電波干渉を受けない
5. ノイズ環境や電波混雑でも安定した通信性能
6. 従来のアンテナに比べ 4~5 倍の通信容量を実現可能

この新技術は、“SMARTシリーズ”と呼び、2×2MIMO及び、3×3さらに、4×4MIMOに対応可能です。既存のSECTアンテナシリーズやSTARプロダクトに比べ、SMARTシリーズは 低製造コストを目指した設計です。
従ってBOMコストが低く抑えられメタルアンテナ並みの製造が可能です。

低コストでもSMARTアンテナは、10〜15%のアンテナ効率と50%を超える干渉防止やノイズ抑制効果があり、これまでにない安定したワイヤレス通信が実現できます。干渉やノイズの影響に強いアンテナのため、数百クライアントが密集するような混雑した環境SMARTアンテナは威力を発揮します。
一般の内蔵型Wi-Fiアンテナと比較して4〜5Xの通信容量が増えることになります。加えて、Adantのソフトウェア統合環境では、高度なセキュリティを実現し侵入者検知も可能です。正確な位置情報検出サービスなどユニークな付加価値機能を組み込み可能となります。

10月よりOEM企業と共同で最終製品が販売予定
Adant Technologies, Inc.

本社 : 6200 STONERIDGE MALL ROAD, SUITE 300 PLEASANTON, CA 94588
URL : www.adant.com
2010 年に設立され、ドレクセル大学(フィラデルフィア、米国)ミラノ工科大学(イタリア) で開発された技術を採用しています。革新的な動的再構成技術により Wi-Fi 機器や RF-ID 分野 で他に類をみないアンテナ性能を実現します。

PDF資料にて詳細をご覧いただけます

製品に関するお問い合わせはこちら

印刷用PDF

報道各位
プレスリリース
2018年8月吉日
株式会社アイ・エム・シー

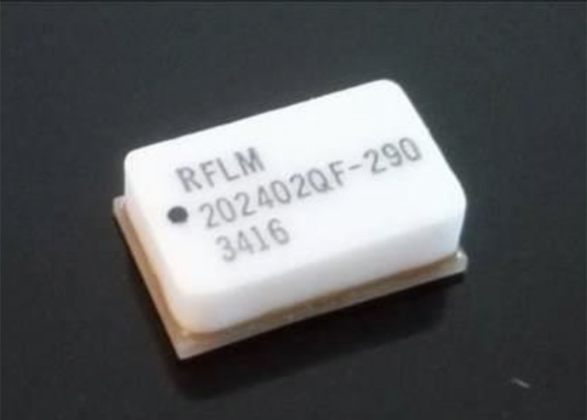

表面実装用高電力!
ハイパワー X バンドリミッター販売開始

株式会社アイ・エム・シー(代表取締役社長 勝野 功、本社 東京都新宿区西新宿7-22-37 ストーク西新宿福星ビル)は、この度、マレーシアに製造拠点を持つRFuW Engineering社(アールエフマイクロウェーブエンジニアリング、マレーシア、Managing Director:John Gault、以下 RFuW 社)の最高出力の定格SMTスイッチ及び、リミッターを販売開始致します。

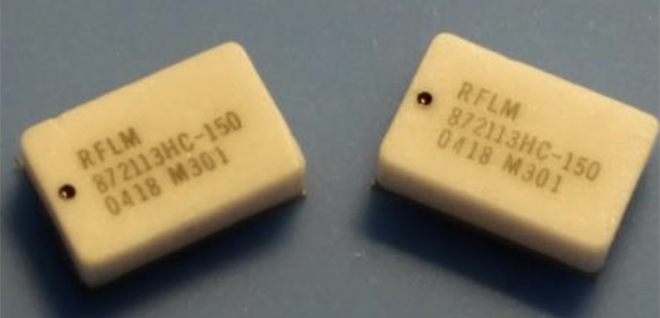

CX バンドリミッター、RFLM-872113HC-150は、周波数8.7GHz〜10.7GHzで動作し、小型9mm x 6mmSMTパッケージで大電力対応(ピークパワー:+ 46dBm)に対応し、クラス1C ESD定格を備えています。

ハイパワー X バンドリミッター

特長

  • ◎ X バンド SMT リミッターモジュール: 9mm x 6mm x 2.5mm
  • ◎ 周波数範囲: 8.7〜10.7 GHz
  • ◎ アベレージパワー: + 42dBm
  • ◎ ピークパワー: +46 dBm
  • ◎ 挿入損失: < 1.5 dB
  • ◎ リターンロス: > 15 dB
  • ◎ フラットリーケージパワー:< 14 dBm
  • ◎ スパイクリーケージ:< 0.5ergs
  • ◎ リカバリータイム:< 500n秒
  • ◎ DC ブロッキングコンデンサ
  • ◎ 保護回路付
  • ◎ RoHS 準拠

主な用途

工業、研究、民生、防衛(レーダ、通信機器)向け

販売開始: 2018年8月より受注、及び販売
RFuW Engineering Ltd.

設立 : 2014年
本社 : Level 15 (A1) Main Office Tower, Financial Park, Jalan Merdeka 87000 F.T. Labuan, Malaysia
URL : http://www.rfuw-engineering.com/
2014年に設立された会社ですが、米国のRF〜マイクロ波部品会社・半導体製造会社等の協力工場として実績を持っております。耐電力的に低い場合の表面実装型HIC高電力スイッチやリミッタを得意としております。

PDF資料にて詳細をご覧いただけます

製品に関するお問い合わせはこちら

印刷用PDF

報道各位
プレスリリース
2017年9月吉日
株式会社アイ・エム・シー

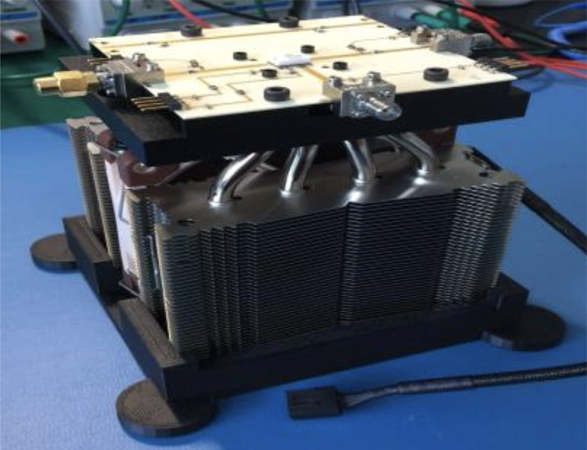

高信頼性 HIC 部品
表面実装用高電力リミッタ、スイッチなど販売開始

株式会社アイ・エム・シー(代表取締役社長 勝野 功、本社 東京都新宿区西新宿7-22-37 ストーク西新宿福星ビル)は、この度、RFuW Engineering,Ltd.社(アールエフマイクロウェーブエンジニアリング、Managing Director:John Gault、以下 RFuW 社)と総代理店契約を締結し、2017年10月1日よりRFuW社製品の販売を開始いたします。RFuW社は、マレーシアに製造拠点を持ち、2014年に設立された新しい会社ですが、米国のRF〜マイクロ波部品会社・半導体製造会社等の協力工場として、30年以上RFモジュ ール、マイクロ波部品、サブシステム各種の設計、製造、検査の実績を持っております。特にMMICでは耐電力的に低い場合の表面実装型HIC高電力スイッチやリミッタを得意としており、今後は表面実装部品の拡充を図ってまいります。

特長

  • HF〜Xバンドまでの表面実装型HICスイッチとリミッタを得意としております。
  • MMICでは入力電力が足りない場合、入力60dBmまでの高入力電力のスイッチ、リミッタを製造・供給が可能です。
  • ダイオードベースのスイッチ、リミッタ及びスイッチ+リミッタのモジュールも製造。
  • カスタム品の設計・製造もおこなっております。

主な用途

工業、研究、民生、防衛(レーダ、通信機器)

高信頼性 HIC 部品

高信頼性 HIC 部品

販売開始: 2017年10月1日より受注、及び販売
RFuW Engineering Ltd.

設立 : 2014年
本社 : Level 15 (A1) Main Office Tower, Financial Park, Jalan Merdeka 87000 F.T. Labuan, Malaysia
URL : http://www.rfuw-engineering.com/
2014年に設立され、耐電力的に低い場合の表面実装型HIC高電力スイッチやリミッタを得意としております。

PDF資料にて詳細をご覧いただけます

製品に関するお問い合わせはこちら

印刷用PDF

低価格 E-Band X6 周波数 エクステンダー のご紹介

[メーカ]Sage Millimeter

Sage Millimeter社

製品

低価格 E-Band X6 周波数 エクステンダー

[ » メーカWEBサイト

Sage Millimeter社製 低価格 E-Band X6 周波数 エクステンダー の特長は以下の通りです。

低価格 E-Band X6 周波数 エクステンダー のご紹介 特長 ・出力周波数 60-90GHz at +3dBm
・入力周波数 10-15GHz
・Harmonic Suppression 20dBc Typ
・Voltage Input +12V/450mA
用途 ・Test Lab
・Network Analyzer System
・Automatic Test Set
型番 STE-SF612-03-S1

印刷用PDF

W-Band 発振器 のご紹介

[メーカ]Sage Millimeter

Sage Millimeter社

製品

W-Band Varactor Tuned Gunn Oscillator

[ » メーカWEBサイト

Sage Millimeter社製 W-Band 発振器 W-Band Varactor Tuned Gunn Oscillatorの特長は以下の通りです。

W-Band 発振器 のご紹介 製品 W-Band Varactor Tuned Gunn Oscillator
特長 ・+13dBm Typical Power.
・Low AM/FM Noise and Harmonic Emissions.
・Mechanical Frequency Trimming within +/-100MHz
・温度範囲:0 - +50degC
・Varactor Tuning range +/-3GHz
用途 ・Test Sources
・Signal Generation
・FMCW レーダーシステム
・通信システム
型番 SOV-94306310-10-G1

印刷用PDF

報道各位
プレスリリース
2017年6月吉日
株式会社アイ・エム・シー

GaN(窒化ガリウム)高周波非線形 モデリング 本格参入

  1. モデリングサービス
  2. Qorvo 社 GaN HEMT ライブラリ供給開始

株式会社 アイ・エム・シー(代表取締役社長 勝野 功、本社 東京都新宿区西新宿7-22-37 ストーク西新宿福星ビル、以下アイ・エム・シー)は、この度、米国Modelithics社(モデリシック、フロリダ州)の日本国内でのGaN(窒化ガリウム)デバイスの高周波 / マイクロ波デバイスモデル事業に本格参入致します。

化合物半導体のGaNデバイスは近年、その高速動作と高電力が扱えることで化合物半導体の主役となり、高周波・マイクロ波の増幅器用途で本格的な利用が始まっております。
精度の良い非線形モデルは、EDAでの回路シミュレーションには必須で、これまでは半導体メーカ自身が、新デバイスを開発後に特殊な治具と計測システムでデバイスパラメータ抽出測定をし、最終的にEDA各社向けにSPICEパラメータとして回路開発者向けにパラメータ提供を行ってきました。

モデルは、キーサイトの高周波設計システムADSやAWRの高周波設計ソフトMWO(マイクロウエーブオフィス)向けのパラメータ向けにパッケージ化されています。GaNのモデリングには、測定に高度な技術が必要で熟練した測定技術者とパラメータ抽出技術が極めて重要な要素となっています。
Modelithics社は、長年米国Qorvo社のGaN HEMTトランジスタのマイクロ波EDA用途の非線形モデルのプロジェクトを手掛けており、Qorvoライブラリとして次世代マイクロ波製品向けの設計用非線形モデルを回路設計者に供給の実績があります。また、日本国内でもアイ・エム・シー経由で大手電機メーカでのデバイス測定やモデリングの実績が多数ございます。

ニュースリリース資料はこちら

今回の発表は2点あり、何れもGaNデバイスの非線形モデル本格参入です。
1. Qorvo社非線形モデルライブラリ日本国内のマイクロ波EDAユーザに提供開始
2. Qorvo社 GaN HEMTモデリングで培った技術を基に、測定からモデル生成までをパッケージ化し、プロフェッショナルサービスとして提供開始
モデル化の専門知識により高精度な測定と高度なモデルにスケーラビリティ機能を含んでおり、トポロジを一つのパッケージサービスとして業界標準のEDAソフトウェアに対応したモデルとライブラリ化をサービスとして実施致します。

モデリングサービスの対応 EDA

・Keysight 社:Advanced Design System (ADS)
    Genesys RF /
    マイクロ波デザインソフトウェア
・NI AWR 社:Microwave Office (MWO)
・Cadence Spectre
・ANSYS HFSS
・PSPICE

測定対象

・オンウエファ オンボード ダイ測定
・Sパラメータ 30KHz ~ 170GHz
・インピーダンス:ESR、CV、Q to 3GHz
・大電力パルス I-V 測定 to 30A
・X-Parameters ~ 67GHz
・温度スケーラブル(-55~+200°C)
・パルスバイアス S-パラメータ
・非線形ロードプル測定とモデル(0.2~50GHz)
・ノイズパラメータ ~ 50GHz

サービス開始:2017年6月5日より受注、及び販売
Modelithics Inc.

設立 : 2001年
本社 : 3802 Spectrum Blvd, Suite 130 Tampa, FL 33612
URL : http://www.modelithics.com
2001年に設立され、RFマイクロ波各種半導体、パッシブ・アクティブコンポーネント用のモデルライブラリを提供しております。

PDF資料にて詳細をご覧いただけます

ニュースリリース資料

GaNモデリングサービスPDF資料

Qorvo GaNライブラリPDF資料

製品に関するお問い合わせはこちら

印刷用PDF

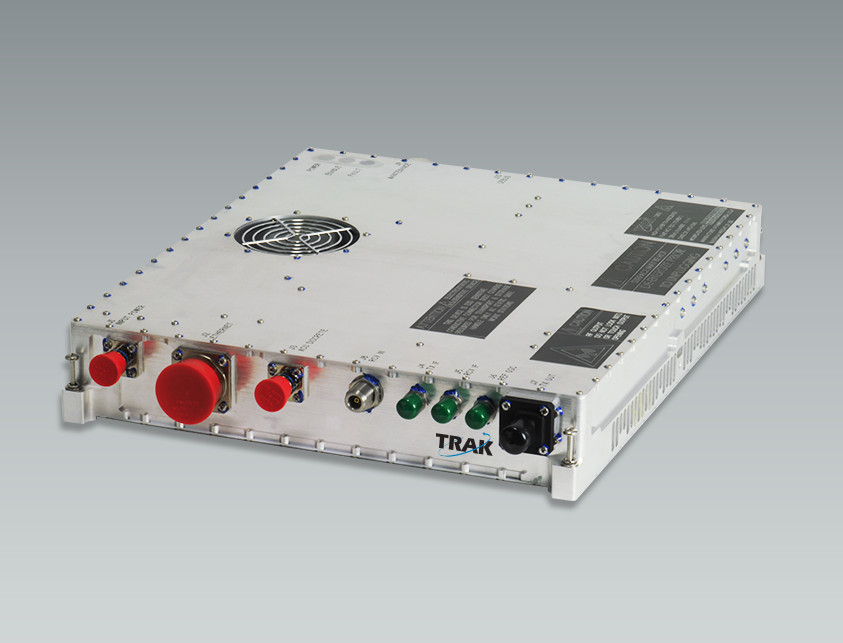

TRAK社製 25W Kuバンド トランシーバーのご紹介

[メーカ]TRAK社

TRAK社

製品

25W Kuバンド トランシーバー

[ » メーカWEBサイト

防衛、衛星向け、HPT小型トランシーバーの特長は以下の通りです。

25W Kuバンド トランシーバー 製品 25W Kuバンド トランシーバー
特長 ・限られたスペースしかない航空機に最適
・必要なGaN SSPA、アップコンバータ、
 ダウンコンバータ、デジタル制御技術を統合
・全天候型Satcomソリューションとして機能
・950~1700MHzのIF周波数から
 13.75~14.5GHzまでの送信
・-15℃~+55℃で動作

Modelithics社製 モデルライブラリーバージョンアップのご案内

[メーカ]Modelithics社

Modelithics社

製品

機能豊富なシミュレーションモデルライブラリーV10.1

[ » メーカWEBサイト

パッシブとアクティブデバイスの先進的な等価回路シミュレーションモデルの特長は以下の通りです。

モデルライブラリーバージョンアップのご案内 製品 機能豊富なシミュレーションモデルライブラリーV10.1
特長 マイクロウェーブグローバルモデルは、広範囲な測定が行われており、初期設計段階において非常に解析精度の高いシミュレーション結果をもたらします。設計者の同時使用では回路シミュレータとのコシミュレーションに於いてスケーラブルパラスティックモデルがそのデザイン環境で使用可能になります。これらのテクニックは、コストセーブ及び高周波設計の短期間での設計を実現します。
型番 モデルライブラリーV10.1

TRAK社製 低価格時刻周波数装置のご紹介

[メーカ]TRAK社

TRAK社

製品

低価格時刻周波数装置:ネットワークタイムサーバー

[ » メーカWEBサイト

防衛、衛星、無線基地局向け、小型軽量ネットワークタイムサーバーの特長は以下の通りです。

低価格時刻周波数装置:ネットワークタイムサーバー 製品 低価格時刻周波数装置:ネットワークタイムサーバー
特長 ・モデル8461ストラタム1ネットワークタイムサーバは、
超軽量1ポンド未満の重さと1マイクロ秒未満の時間同期。
・光学IRIG-B DCレベルシフトリンクまたは
有線変調IRIG Bのリンクから同期。
・システムの構成状態は、Webブラウザを使用して、
イーサネットインターフェイスを介して行うか、
コマンドラインからTelnet、SSHを使用。
RS-232 I/ Oも利用可能。
型番 8461

PDF資料にて詳細をご覧いただけます(英語)

SAGE Millimeter社製Ka帯パワーアンプご紹介

[メーカ]SAGE Millimeter社

SAGE Millimeter社

製品

SAGE Millimeter社製 1W Ka帯パワーアンプ

[ » メーカWEBサイト

SAGE Millimeter(セージミリメータ)社製Ka帯パワーアンプの特長は以下の通りです。

SAGE Millimeter社製Ka帯パワーアンプ 製品 1W Ka帯パワーアンプ
型番 SBP-2634034530-2828-X1
Kaバンドフルカバー
P1dB: 30dBm typ. @ 26.5-40GHz
Gain: 45dB
DC Power: +6VDC/2,500mA, –5.0VDC/110mA
入出力インターフェイス: WR-28, UG599/U(Kコネクタも選択可能)

SAGE社は他にもミリ波製品を多数ご用意致しております。

TRAK社 小型タイミング製品ご紹介

[メーカ]TRAK社

TRAK社

製品

TRAK社 小型タイミング製品

[ » メーカWEBサイト

TRAK(トラック)社製 小型タイミング製品8833-13の特長は以下の通りです。

TRAK社 小型タイミング製品 型番 8833-13
特長 低フェーズノイズ10MHzリファレンス使用
GPSリファレンス搭載可能
自動GPS信号受信可能
低g-Sensitivity 10MHz DOCXO使用
1PPS and Time of Day (TOD)
  セキュアな通信システム、移動体通信に最適です。
また、本製品はITAR-freeです。
Specifications
10 MHz Output
Waveform: Sinusoidal
Frequency accuracy while tracking GPS: <± 1E-12 (24 hour average)
Frequency accuracy in holdover: <± 1E-10/day
Thermal Stability: ± 2E-9
Phase Noise: 10 Hz
100 Hz
1 kHz
10 kHz
100 kHz
1 MHz
-120 dBc
-140 dBc
-153 dBc
-157 dBc
-157 dBc
-157 dBc
Harmonic Distortion: -40 dBc
Spurious: -100 dBc (300 kHz bandwidth)
g-Sensitivity (per orthogonal axis): ± 2.5E-10
Number of outputs: Two
Port to Port Isolation: >70 dB
Connector: GPO

PDF資料にて詳細をご覧いただけます(英語)

TRAK社は他にも高精度発振器をはじめルビジウムやクリスタルを用いたタイミング製品を用意致しております。

TRAK社 Ku帯デュアルバンドダウンコンバータご紹介

[メーカ]TRAK社

TRAK社

製品

TRAK社 Ku帯デュアルバンドダウンコンバータ

[ » メーカWEBサイト

TRAK(トラック)社製 Ku帯デュアルバンドダウンコンバータMFC146の特長は以下の通りです。

TRAK社 Ku帯デュアルバンドダウンコンバータ 型番 MFC146
周波数 10.7~11.7GHz及び11.7~12.75GHz
IF周波数 950~1950MHz及び1100~1250MHz
特長 Ku帯VSAT、機内エンターテイメントシステム、
UAV通信及び厳しい大気環境での用途に最適です。
また、本製品はITAR-freeです。

TRAK社は他にも高精度発振器をはじめルビジウムやクリスタルを用いたタイミング製品を用意致しております。

Marki社表面実装タイプ高リニアGaAs MMICミキサご紹介

[メーカ]Marki社

Marki社

製品

Marki社表面実装タイプ高リニア
GaAs MMICミキサ

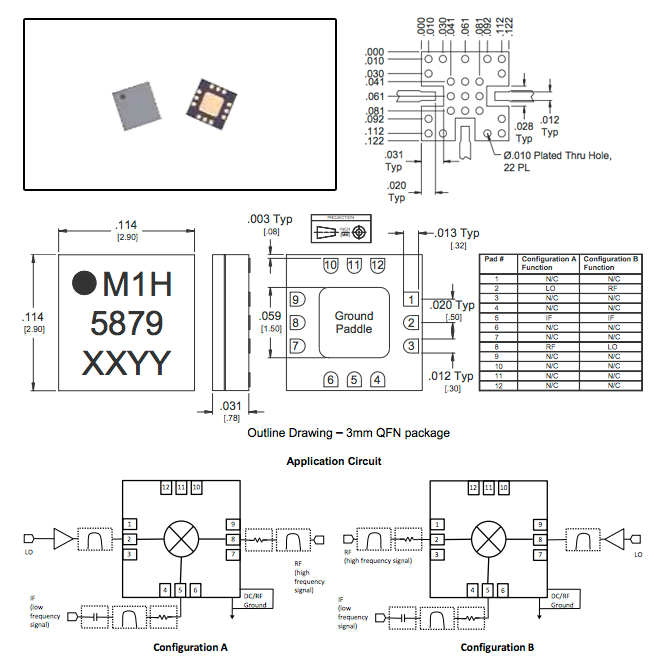

Marki社表面実装タイプ高リニアGaAs MMICミキサの特長は以下の通りです。

Model Datasheet RF [GHz] LO [GHz] IF [GHz] Conversion Loss [dB] Isolations L-R [dB] Isolations L-I [dB] Surface Mount Option
ML1-0110SM pdf 1.5 to 10 1.5 to 10 DC to 2 7 38 17 Y
ML1-0218SM pdf 2 to 18 2 to 18 DC to 4 7 40 20 Y
MM1-0320HSM pdf 3.5 to 20 3.5 to 20 DC to 4 8 49 29 Y
MM1-0422HSM pdf 3.7 to 22 3.7 to 22 DC to 4 7.5 49 29 Y
MM1-0424SSM pdf 4.5 to 24 4.5 to 24 DC to 4 8 49 29 Y
MM1-0624HSM pdf 6.5 to 24 6.5 to 24 DC to 9 7.5 49 29 Y
MM1-0625HSM pdf 6.5 to 25 6.5 to 25 DC to 8 7 49 29 Y
ML1-0626SM pdf 6 to 26 6 to 26 DC to 8 7.5 38 28 Y
MM1-0726HSM pdf 7 to 26.5 7 to 26.5 DC to 9 7.5 27 26 Y
ML1-0832SM pdf 8 to 32 8 to 32 DC to 10 7 36 27 Y

Marki社表面実装タイプ高リニアGaAs MMICミキサ

*同社ではその他にもバラエティに富んだミキサを多数取り揃えております。

PDF資料にて詳細をご覧いただけます(英語)

DiTom社製Kuバンド宇宙用途Isolator(アイソレータ)ご紹介

[メーカ]DiTom社

DiTom社

製品

DiTom社製Kuバンド
宇宙用途Isolator(アイソレータ)

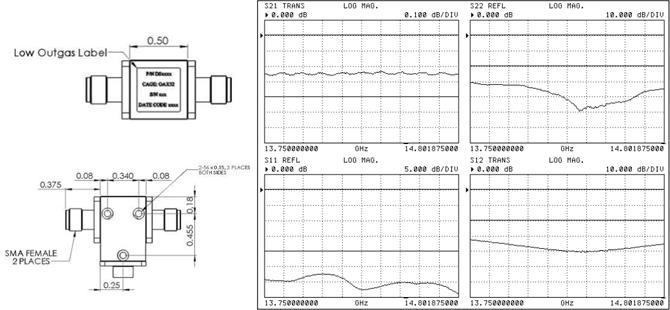

DiTom社製Kuバンド宇宙用途Isolator(アイソレータ)の特長は以下の通りです。

DiTom社製Kuバンド 製品型番 DS1011
周波数 Kuバンド(13.75~14.80GHz)
試験項目 サーマルショック、振動、温度サイクル、
サーマルバキューム
*非常に短納期(4週間程度)でお届け致します。
*同社ではその他にもGHz対応の宇宙用途向け
アイソレータ、サーキュレータを多数取り揃えております。

DiTom社製Kuバンド

PDF資料にて詳細をご覧いただけます(英語)

Modelithics社Qorvo社製GaN RFシミュレーションモデルライブラリ拡張

[メーカ]Modelithics社

Modelithics社

Qorvo社製GaN RFシミュレーションモデルライブラリ拡張

[ » メーカWEBサイト

Qorvo社GaNトランジスタモデル20デバイス以上をModelithics社に追加依頼

*Microwave Journal掲載記事 詳細はこちらの記事でご覧いただけます。

PDF資料にて詳細をご覧いただけます(英語)

Modelithics 1st Quarter ニュースレター2015

[メーカ]Modelithics社

Modelithics社

資料

Modelithics 第一四半期 ニュースレター2015

[ » メーカWEBサイト

① Modelithics COMPLETE Library for ADS v12.0リリース
② WAMICON2015出展:4/13~15開催@フロリダ州ココアビーチ
③ IMS2015出展:5/17~22開催@アリゾナ州フェニックス ブース番号950
④ Qorvo社(旧TriQuint社)モデルライブラリv1.5リリース

*各種モデルライブラリご用意致しております。リストに無いものはモデリング致します。

PDF資料にて詳細をご覧いただけます(英語)

超広帯域バランご紹介

[メーカ]Marki Microwave社

Marki Microwave社

製品

超広帯域バラン

[ » メーカWEBサイト

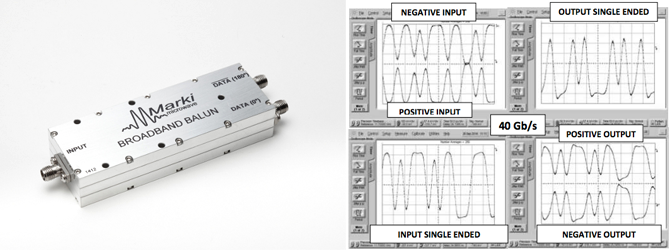

Marki Microwave(マーキマイクロウェーブ)社製ウルトラブロードバンドバランの特長は以下の通りです。

製品型番 BAL-0067

Electrical Specifications - Specifications guaranteed from -55 to +100°C, measured in a 50Ω system.

Parameter Frequency Range Min Typ Max
Insertion Loss (dB) 300 kHz to 35 GHz
35 to 67 GHz
  6
11.5
9
Isolation (dB) 1 to 67 GHz   25
Nominal Phase Shift (Degrees) 300 kHz to 67 GHz   180
Amplitude Balance (dB)   ±0.7 ±2.1
Phase Balance (Degrees)   ±4 ±12
Common Mode Rejection (dB) 20 27
VSWR (Common)
VSWR (Output)
  1.5
1.6

Group Delay (ps)   520
RMS Group Delay Ripple (ps)   7
Risetime /Falltime (ps)   2
Total Input Power (W)     1
Weight (g)   125

Marki Microwave社製超広帯域バラン

Ku帯2チャンネルロータリージョイントご紹介

[メーカ]HengDa Microwave社

HengDa Microwave社

製品

Ku帯2チャンネルロータリージョイント

[ » メーカWEBサイト

HengDa Microwave社製ロータリージョイントの特長は以下のとおりです。

HengDa Microwave社製ロータリージョイント Style I U
Material Brass
Surface Finish Anticorrosion paint
Operation Temp Range -30 °C ~ +70 °C
Channel CH1 (WR75) CH2 (SMA-F)
Frequency Range 14-14.5 GHz 0.95-1.45 GHz or 12.25-12.75GHz
VSWR (Max) 1.15 1.15 (0.95-1.45 GHz)
1.30 (12.25-12.75GHz)
VSWR WOW (Max) 0.05 0.05
Insertion Loss (Max) 0.2 dB 0.2dB (0.95-1.45 GHz)
0.3dB (12.25-12.75GHz)
Insertion Loss WOW (Max) 0.05 dB 0.05 dB
Isolation (Min) 70 dB 70 dB
Average Power 100 W (CW)
Peak Power 50 kW (CW)
Service Life 514,800 revolutions @ 20 rpm

動画デモ ダウンロード

SAGE Millimeter社製Eバンド Gunn Oscillator(ガン発振器)ご紹介

[メーカ]SAGE Millimeter社

SAGE Millimeter社

製品

SAGE Millimeter社製Eバンド(76.5GHz)
Gunn Oscillator(ガン発振器)

[ » メーカWEBサイト

SAGE Millimeter(セージミリメータ)社製ガン発振器の特長は以下の通りです。

SAGE Millimeter社製Eバンド(76.5GHz)Gunn Oscillator(ガン発振器) 製品型番 SOV-77305215-12-I1
中心周波数 76.5GHz +/-0.25GHz
出力 +15dBm typ.
電源 +10.0V, 200mA typical
*K, Ka, V, W帯ガン発振器もご用意致しております。

同社ではその他にも18~170GHz対応のミリ波製品を多数取り揃えております。

SAGE Millimeter社製Eバンド ローノイズアンプご紹介

[メーカ]SAGE Millimeter社

SAGE Millimeter社

製品

SAGE Millimeter社製Eバンド ローノイズアンプ

[ » メーカWEBサイト

SAGE Millimeter(セージミリメータ)社製ローノイズアンプの特長は以下の通りです。

SAGE Millimeter社製Eバンド ローノイズアンプ 製品型番 SBL-7438433060-1212-S1
中心周波数 79GHz +/-5GHz
利得 30dB
ゲインフラットネス +/-2dB
NF 6.0dB typ.
P1dB +5dBm typ.
電源 +8~+15V, 200mA
コネクタ WR-12, UG387/U

同社ではその他にも18~170GHz対応のミリ波製品を多数取り揃えております。

SAGE Millimeter社製Eバンド パワーアンプご紹介

[メーカ]SAGE Millimeter社

SAGE Millimeter社

製品

SAGE Millimeter社製Eバンド パワーアンプ

[ » メーカWEBサイト

SAGE Millimeter(セージミリメータ)社製パワーアンプの特長は以下の通りです。

SAGE Millimeter社製Eバンド パワーアンプ 製品型番 SBP-7438433012-1212-S1
中心周波数 79GHz +/-5GHz
利得 30dB
ゲインフラットネス +/-3dB
出力 +15dBm typ.
電源 +8~+15V, 420mA
コネクタ WR-12, UG387/U

同社ではその他にも18~170GHz対応のミリ波製品を多数取り揃えております。

SAGE Millimeter社製Eバンド x5逓倍器ご紹介

[メーカ]SAGE Millimeter社

SAGE Millimeter社

製品

SAGE Millimeter社製Eバンド x5逓倍器

[ » メーカWEBサイト

SAGE Millimeter(セージミリメータ)社製5逓倍器の特長は以下の通りです。

SAGE Millimeter社製Eバンド x5逓倍器 製品型番 SFA-743843516-12SF-N1
入力周波数 14.8~16.8GHz
出力周波数 74~84GHz
入力レベル +5dBm
出力レベル > +16dBm
電源 +8~+15Vdc, 420mA
コネクタ SMA(F)入力側 / WR-12, UG387/U出力側

同社ではその他にも18~170GHz対応のミリ波製品を多数取り揃えております。

最新衛星用アップリンク及びダウンリンク向け部品ご紹介

[メーカ]ATM社

ATM

製品

Ka帯衛星(SATCOM)用
各種同軸(Coaxial)部品
各種導波管(Waveguide)部品

Ka帯(18.3~31.0GHz)をカバー出来る様、各ダウンリンク(18.3~20.2GHz)及びアップリンク(27.5~31.0GHz)でご使用いただける各種同軸タイプ・導波管タイプの高性能部品を低価格にてご提供可能に致しました。[ » メーカWEBサイト

Ka-Band Coaxial Components Menu
Downlink 18.3-20.2 GHz, Uplink 27.5-31.0 GHz, Full 18.3-31.0 GHz
Attenuators, Fixed SMA and 2.92mm models
● 1 & 2W Models
Attenuators, Continuously Variable
● Miniature CVA models [18.3 - 31.0 GHz]
Coaxial Cables, Flexible
DC Blocks: Inner, Outer, Inner/Outer

● SMA [18.3 - 21.0 GHz]
● 2.9 mm [18.3 - 21.0 GHz]
Directional Couplers
● SMA [18.3 - 20.2 GHz]
● 2.9 mm [18.3 - 31.0 GHz]
Hybrids
Isolators/Circulators
Line Stretchers
Phase Shifters, SMA and 2.92 mm

● SMA [18.3 - 21.0 GHz, 0-360°]
● 2.92mm [18.3 - 31.0 GHz, 0-360°]
● Very Low Loss mm wave Coax Phaseshifter
Power Dividers/Combiners
● SMA Models [18.3 - 20.2 GHz] - 2-Way 4-Way 8-Way
● 2.9mm Models [18.3 - 31.0 GHz] - 2-Way 4-Way 8-Way
Terminations, Coax
● 1W Models - SMA 2.92mm
● 50W Models - SMA 2.92mm
Ka-Band Waveguide Components Menu
Downlink 18.3-20.2 GHz, Uplink 27.5-31.0 GHz, Full 18.3-31.0 GHz
Adaptors
● Endlaunch W/G to Coax: SMA & 2.92mm
● Right-angle W/G to Coax: SMA, 2.92mm
● WG/WG Transitions
Attenuators:
● Fixed Low Power
● Fixed Precision
● Variable
Bulkhead Feedthrus
● Rectangular W/G
Combiners - Dividers:
● 3dB Short Slot Hybrid
Couplers, Broadwall Directional
● 4 W/G Port
● 3 W/G Port
● 2 W/G Port, 1 SMA Port
Dual-Arm
● 4 W/G Port
● 2 W/G Port, 2 SMA Port
Couplers, Cross Guide Directional
● 4 W/G Port
● 3 W/G Port
● 2 W/G Port, 1 SMA Port
Dual-Arm
● 2 W/G Port, 2 SMA Port
Couplers, Short-Length High Directivity
Flexible Waveguide:

● Non-Twistable Twistable Armored
Horn Antenna
Isolators/Circulators
Phase Shifters, Waveguide:

● W/G Phaseshifters
● High-Power W/G Phaseshifters
Quick Disconnects
Terminations

● Small Size Low Power - 5 watts
● Low Power - 0.5 watts
● Medium Power - 75-100 watts
● High Power - 175-250 watts
● Very High Power - 300-1000 watts
Water Cooled Waveguide Termination
Windows, pressure sealing

● Rectangular windows

新製品に関するお問い合わせはこちら

マイクロ波及びビデオソリューションに関することは、お気軽にお問い合わせください

お問い合わせフォーム
ニュース & 新製品情報 トピックス & イベント
